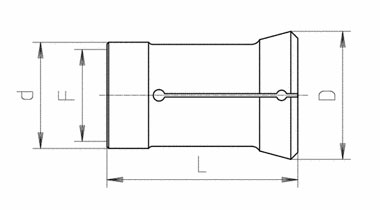

  • Pick-up collet Schutte disegno

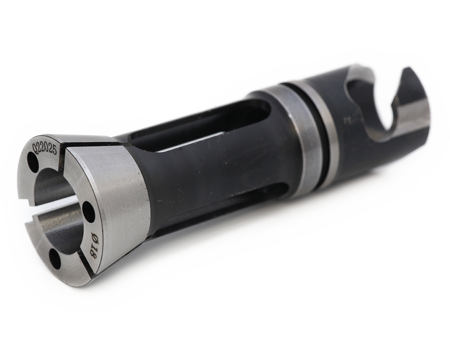

Pick-up collet Schutte


Collet for pick-up

Descargar PDF
Código Descripción Modelos d D L a F Mandrinado
Seleccionar:
cerchio esagono
C0002800 SE16/25 Gildemeister: As20 Gs20 Gm20 Mori-Say: 6/20 Schutte: Se16 Se25 Wickman: 5/8" 28.0 32.0 64.0 M24X1.5 SIN
Q2202500 SG18-AG20 Schutte: Sg18 Ag20 25.0 32.1 91.5 15°10'
A2205200 AD40-SF42 Schutte: Ad40 Sf42 52.0 60.5 60.0 15° 10'
C2202800 SF20-SF26 Schutte: Sf20 Sf26 28.0 36.0 53.0 15° 10' M24X1,5 SIN
Q0003550 SE25-SF26 Mori-Say: 6/25 6/26 6/32 8/32 Schutte: Se25 Sf26 Tornos: Multi deco 26 Wickman: 1" 35.5 40.0 80.0 8°10' AtcBØ27x2.7 30°
C2203200 SE25-SF26 Schutte: Se25 Sf26 32.0 46.0 71.0 15° M22X1.5 SIN
Q0004700 AD40-SF42 Gildemeister: Gm42 Mori-Say: 6/42 8/42 Schutte: Ad40 Sf42 Wickman: 1"3/8 1"3/4 47.0 52.5 73.0 AtcBØ29x2.7 30°
A2204400 S32PC-S36PC Schutte: 36Pc 44.0 54.0 76.0 15°
C0003900 SD/SF/AF32 Gildemeister: As32 Gm32 Gm35 39.0 44.0 90.0 M34X1 SIN
C0005600 AD40-SF42-SF51 Gildemeister: As48 Schutte: Ad40 Sf42 Sf51 56.0 60.0 95.0 M51X1SIN
C2202500 SE16 Schutte: Se16 25.0 35.1 58.0 15° M18X1.5 Sx/Lh
SF13 SF13 Schutte: Sf13 20.0 24.0 45.0 15° M16X1.5 Sx/Lh
SF26 SF26 Schutte: Sf26 34.0 42.0 53.0 15°
VD/SD32 VD/SD 32 Schutte: SD32 VD32 39.0 50.6 81.0 15° M26X1.5 Sx/Lh
AD40 AD40 Schutte: Ad40 39.0 60.6 81.0 15° M26X1.5 Sx/Lh
Q0007500 SD/SF 63 Schutte: Sf63 Wickman: 2"5/8 75.0 86.0 1550.0 7°30° ActB 21X4
A2206300 SF50/51 Schutte: Sf51 63.0 71.6 60.0 Producto no disponible
A2205900 S51PC Schutte: S51PC 59.0 67.0 76.0 Producto no disponible
